El jueves 27/06/24 en el auditorio de la Cooperativa Eléctrica de Monte Ltda., ubicado en hermosa ciudad de San Miguel de Monte, Provincia de Buenos Aires, Electroingeniería ICSSA realizó una jornada de Actualización técnica para un total de 16 Cooperativas Eléctricas que presenciaron la misma. A saber: Cooperativa Eléctrica de Monte / Chacabuco / Azul / Saladillo / Pedro Luro / Olavarría / Navarro / San Antonio Areco / Puan / Darragueira / Brandsen / Escobar / Pigué / Las Flores / Balcarce y Carboni.

Tuvimos el placer de comenzar el recorrido, a cargo del Gerente de la Sucursal Buenos Aires, Ing. Mario Angel Gennasi, repasando la historia de la empresa que arranca en el año 1977 y nos lleva hasta nuestros días con una permanencia, desarrollo, experiencia y excelente vinculo compartido, con nuestros Clientes, 47 años después de aquel comienzo, en la década del ‘70. En ese recorrido les contamos sobre nuestras tres unidades de negocios: Fabricaciones de productos y de soluciones especiales; Obras de construcción electromecánicas en la modalidad llave en mano hasta tensiones de 220 kV y sobre la representación de productos especiales que con exclusividad, tenemos para nuestro país. Sobre estos últimos, el Ing. Carlos Maidana, Subgerente de Obras y Servicios de Electroingeniería ICS SA y reconocido experto en equipamientos de Media Tensión utilizados en sistemas de Distribución, Transmisión y Transformación, realizó la presentación de las líneas de productos mas importantes empleados en la redes de distribución de energía eléctrica sobre los niveles de Media Tensión, los cuales son: los Reconectadores (NOJA Power), Reguladores de Voltaje del tipo inductivo (TSEA/Toshiba) y dispositivos indicadores de Paso de Falla de redes aéreas y subterráneas (Horstmann) y sobre cada uno de ellos se profundizó acerca de las actualizaciones tecnológicas que disponen las firmas y que representan un potencial muy importante para el rendimiento, eficacia y eficiencia en las redes actuales y las futuras potenciales aplicaciones para el desarrollo de redes inteligentes y supervisadas.

A todas las Cooperativas que estuvieron presentes: ¡Muchas gracias! Por su tiempo invertido en compartir conocimiento, cuando, precisamente, el tiempo es un recurso muy escaso, dada las ocupaciones intensas que todos tenemos. Es extraordinario experimentar la camaradería, amistad, ganas de trabajar, de seguir creciendo, aprendiendo, y de compartir vivencias, luchas, búsquedas, que muestran esa capacidad de construcción, de hacer, de mucha gente que en silencio hace de nuestro país, un lugar mejor, cada día. Un agradecimiento especial para la Cooperativa Eléctrica de Monte Ltda. que ofreció desde el primer momento sus instalaciones para el evento y toda la colaboración para que el mismo sea exitoso. Un verdadero placer trabajar juntos, en esta relación que va más allá de la de proveedor- cliente, siendo empresas que pujan por lo mejor para su gente y para el entorno en el que todos vivimos, trabajando en cada oportunidad que nos une, conjuntamente, para que todo salga de la mejor manera posible.

El pasado miércoles 8 de mayo del 2024, la Cooperativa Eléctrica de Obras y Servicios Públicos de Monte Buey Ltda. recibió una capacitación técnica sobre operación, programación y mantenimiento de Reconectadores NOJA Power y Reguladores de Voltaje TOSHIBA/TSEA. La sesión, de seis horas de duración, estuvo a cargo del Ing. Carlos Maidana, Subgerente de Obras y Servicios de Electroingeniería ICS SA y reconocido experto en equipamientos de Media Tensión utilizados en sistemas de Distribución, Transmisión y Transformación.

Durante esta exhaustiva jornada formativa, se cubrieron una amplia gama de temas cruciales para el personal técnico, entre los que se incluyen:

Reconectadores NOJA Power:

• Características y especificaciones técnicas.
• Funcionamiento del Módulo Principal de Procesamiento REL.
• Uso de las teclas de Control General, Navegación y Acceso rápido.
• Conexión de alimentación auxiliar y sistema de baterías.
• Monitoreo del Estado del Sistema, mediciones y registros.
• Funciones de protección y grupos de ajustes correspondientes.
• Operación del Software CMS y métodos de uso.
• Lectura e interpretación de registros.
• Procedimientos de importación y exportación de datos.

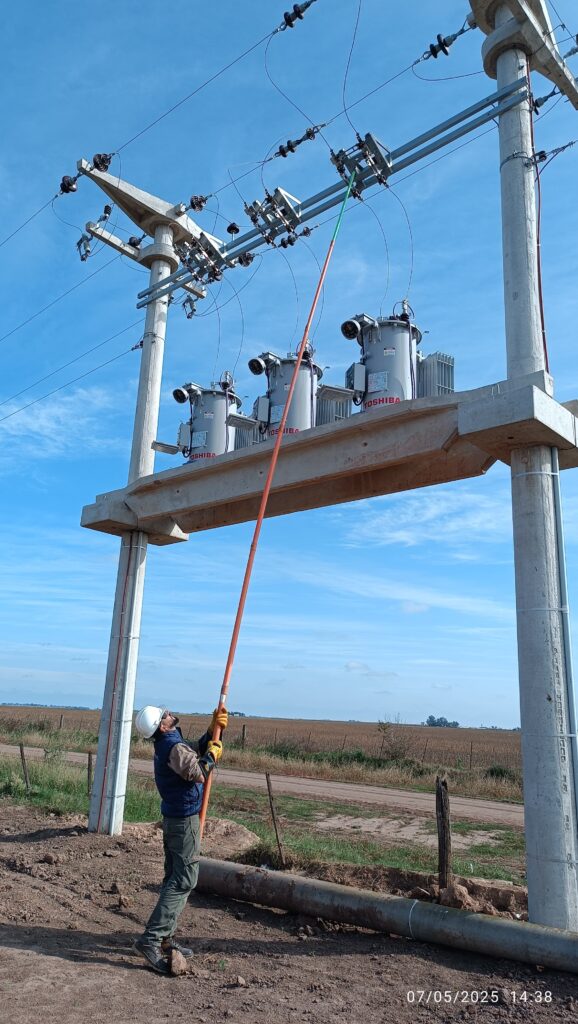

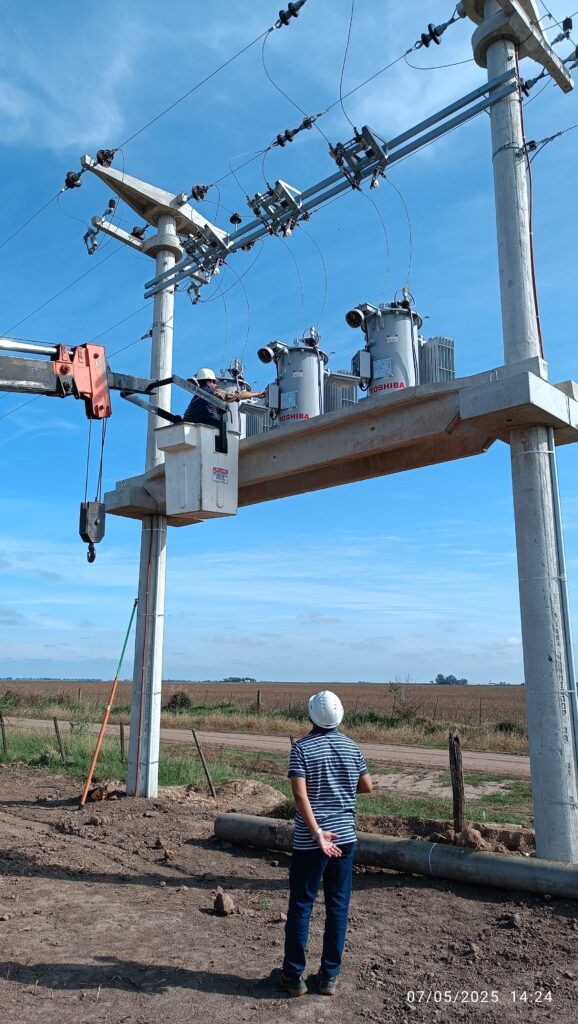

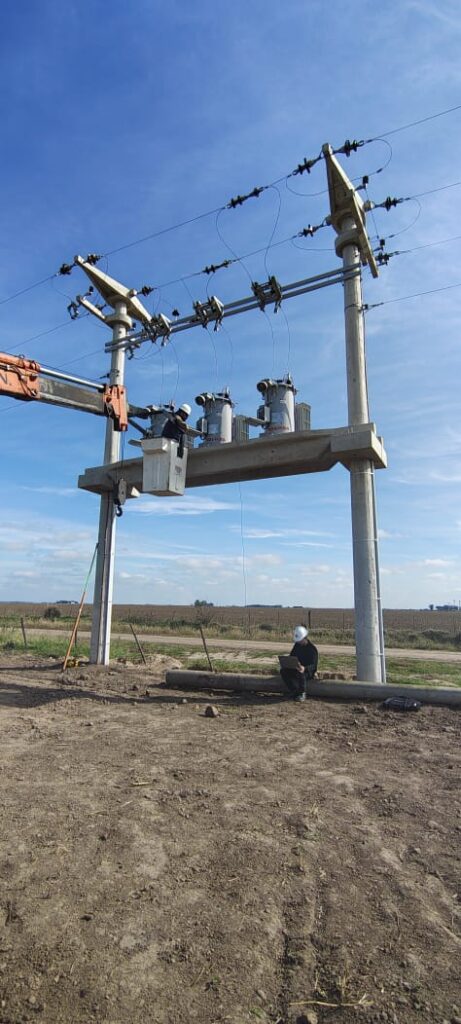

Reguladores de Voltaje TOSHIBA/TSEA:

• Identificación de necesidades, problemas y soluciones.
• Funcionamiento de los Reguladores Inductivos Toshiba/TSEA.
• Conexiones y diagramas vectoriales.
• Operación del Control TBR1000, ajustes y herramientas disponibles.
• Prácticas de mantenimiento.

Esta iniciativa demuestra el compromiso de la Cooperativa con la excelencia técnica y el continuo desarrollo profesional de su equipo. Agradecemos sinceramente a la Cooperativa por su participación en esta capacitación y reiteramos nuestro compromiso de seguir ofreciendo el más alto nivel de servicio y soporte técnico en relación con nuestras marcas representadas.

Lanzamiento de una función que mejorará los controladores de la seria RC

Impulsado por la demanda en campo y los requisitos para la gestión centralizada de la estampa de tiempo en los dispositivos electrónicos inteligentes (Inteligent Electronic Device – IED), la firma de ingeniería NOJA Power anuncia la implementación del protocolo para la sincronización de tiempo SNTP (Simple Network Time Protocol) en su serie de controladores RC. Esta mejora está disponible gratuitamente para los usuarios de los reconectadores OSM de NOJA Power con controladores RC10 o RC15 por medio de la actualización del firmware.

SNTP aumenta el soporte del reconectador OSM tanto para la integración en los sistemas de la tecnología de la información en las empresas eléctricas como para el Internet de las Cosas (IoT). Al estandarizar un solo protocolo para la estampa de tiempo, las empresas eléctricas pueden garantizar confiabilidad en su red de relés de protección y equipos de maniobra para el análisis posterior y gestión de la red.

Soportando la confiabilidad y disponibilidad, el controlador RC puede configurarse para acceder a múltiples servidores SNTP. En caso de que el servidor SNTP primario esté inactivo, el controlador RC puede conectarse automáticamente con el servidor de respaldo configurado. Esta redundancia asegura que se pueda mantener una estampa de tiempo correcta y efectiva durante emergencias o condiciones anormales del funcionamiento del sistema.

La seguridad de la red en los controladores de NOJA Power está a la vanguardia para nuevas implementaciones sobre el protocolo Internet. SNTP no es la excepción, por lo tanto, los puertos para SNTP se cerrarán de manera predeterminada en el controlar del reconectador, para que sean habilitados por las empresas con instalaciones de red seguras y un servidor SNTP/NTP.

«Las comunicaciones IP se están convirtiendo en la norma para controlar y monitorear remotamente nuestro Reconectador a nivel mundial», expresa el Director Ejecutivo del grupo NOJA Power, Neil O’Sullivan. «SNTP es por lo tanto, el método de la siguiente generación utilizado para la sincronización».

A medida que las empresas eléctricas retiran los sistemas secundarios más antiguos, como los relés de protección, las unidades terminales remotas y los controladores, las unidades de reemplazo tienden a estar equipadas con capacidades de comunicación basadas en IP para simplificar la administración. Dentro de la red de distribución, la implementación de protocolos estandarizados para las comunicaciones y gestión es clave para centralizar los datos e integrar todos los componentes de la red inteligente moderna.

La implementación de NOJA Power del estándar abierto SNTP refleja esta visión de la evolución de la red de distribución, proporcionando simplicidad de operación a las empresas eléctricas.

Más información en: https://www.nojapower.es/press/2020/noja-power-anuncia-inclusion-de-SNTP-para-sus-reconectadores-OSM.html

Técnicas para resolver disparos indeseados al energizar alimentadores de distribución

Las fallas de arco en equipos eléctricos de media tensión pueden ser devastadoras. Son algunas de las más temidas de la industria. Pueden causar liberación de energía en proporciones astronómicas con temperaturas que sobrepasan los 35,000 grados.

Si una falla de arco ocurriera en un equipo sin una despresurización adecuada, el equipo se convierte en una bomba, fragmentándose tras la descarga energética masiva, dispersando esquirlas y metal derretido en las cercanías.

La única manera de prevenir que las fallas de arco causen una explosión de gran magnitud, es diseñar equipos que puedan liberar la presión de manera segura. El diseño debe estar sujeto a pruebas tipo, así como cumplir con estándares que garanticen la seguridad pública.

Para equipos de distribución eléctrica como los reconectadores para montaje en poste, la prioridad es inclusive mayor. No sólo es el riesgo de la explosión en una subestación; sino que, además, puede ocurrir en la ciudad, la periferia o el campo. Si un equipo de montaje en poste no cuenta con ventilación para fallas de arco, las consecuencias de una explosión pueden ser desastrosas.

En la actualidad, la distribución de electricidad sería imposible sin el apoyo de las líneas eléctricas que transportan la energía al usuario final. Pero las líneas eléctricas desenergizadas también requieren energización antes de entregar energía eléctrica. Cuando se considera una distancia corta, la impedancia de la línea eléctrica se considera casi exclusivamente resistiva, pero a medida que la longitud crece, la línea eléctrica comienza a presentar componentes reactivos cada vez mayores. Simplificando, una línea eléctrica larga a menudo puede tener un componente capacitivo intrínseco. Al energizar la línea, el efecto capacitivo absorbe grandes corrientes a medida que las líneas se cargan. Esto también puede tener un efecto similar a la corriente inrush de un transformador, pero usualmente es a menor escala. Es importante tenerlo en cuenta, ya que los efectos combinados de las corrientes de carga del transformador y la línea pueden causar disparos no deseados, para frustración del ingeniero y operador de la compañía eléctrica. Entonces, ¿cómo abordamos este fenómeno en el campo?

El diseño de protecciones eléctricas consiste en comprender qué métricas del sistema tenemos disponibles para tomar una decisión selectiva sobre si una falla es genuina o falsa. También debemos asegurarnos de no tener falsos negativos, sino minimizar nuestros falsos positivos. Por lo tanto, no querrás arriesgarte a no disparar, porque pensaste que era una corriente inrush, pero resultó ser real. Al mismo tiempo, preferirías no disparar con una corriente inrush, ya que es un «falso positivo» y una pérdida de ingresos y fiabilidad para sus clientes. Las corrientes inrush presentan algunas características únicas que permiten a los ingenieros abordar el fenómeno de forma aislada.

En primer lugar, cuando se energiza un transformador, la corriente de entrada es alta y rápida. Por lo general, al final del quinto o sexto ciclo de corriente (alrededor de 100 ms), la mayoría de la irrupción se habrá reducido gradualmente. Por lo tanto, si la corriente disminuye dentro de este tiempo, es razonable suponer que es un efecto de corriente inrush.

En segundo lugar, cuando se energiza un equipo trifásico, la corriente suele estar bien equilibrada. Todas las fases de los transformadores trifásicos requerirán energización, y es razonable suponer que requerirán niveles similares de energía para energizarse. Si hay una corriente residual presente o un desequilibrio, entonces es seguro asumir que la causa no es la corriente inrush.

Finalmente, el aumento debe venir después de un tiempo de «desenergización». Si hay un aumento mientras el transformador ya está energizado, entonces obviamente, es una falla, no una corriente inrush. Las corrientes inrush solo aparecerán después de que el suministro se haya desconectado durante el tiempo suficiente para permitir que los transformadores se desenergicen. Este no es necesariamente un período largo, para el tercer o cuarto ciclo de corriente después de la desconexión, el transformador habrá disipado la mayor parte de la energía en su núcleo.

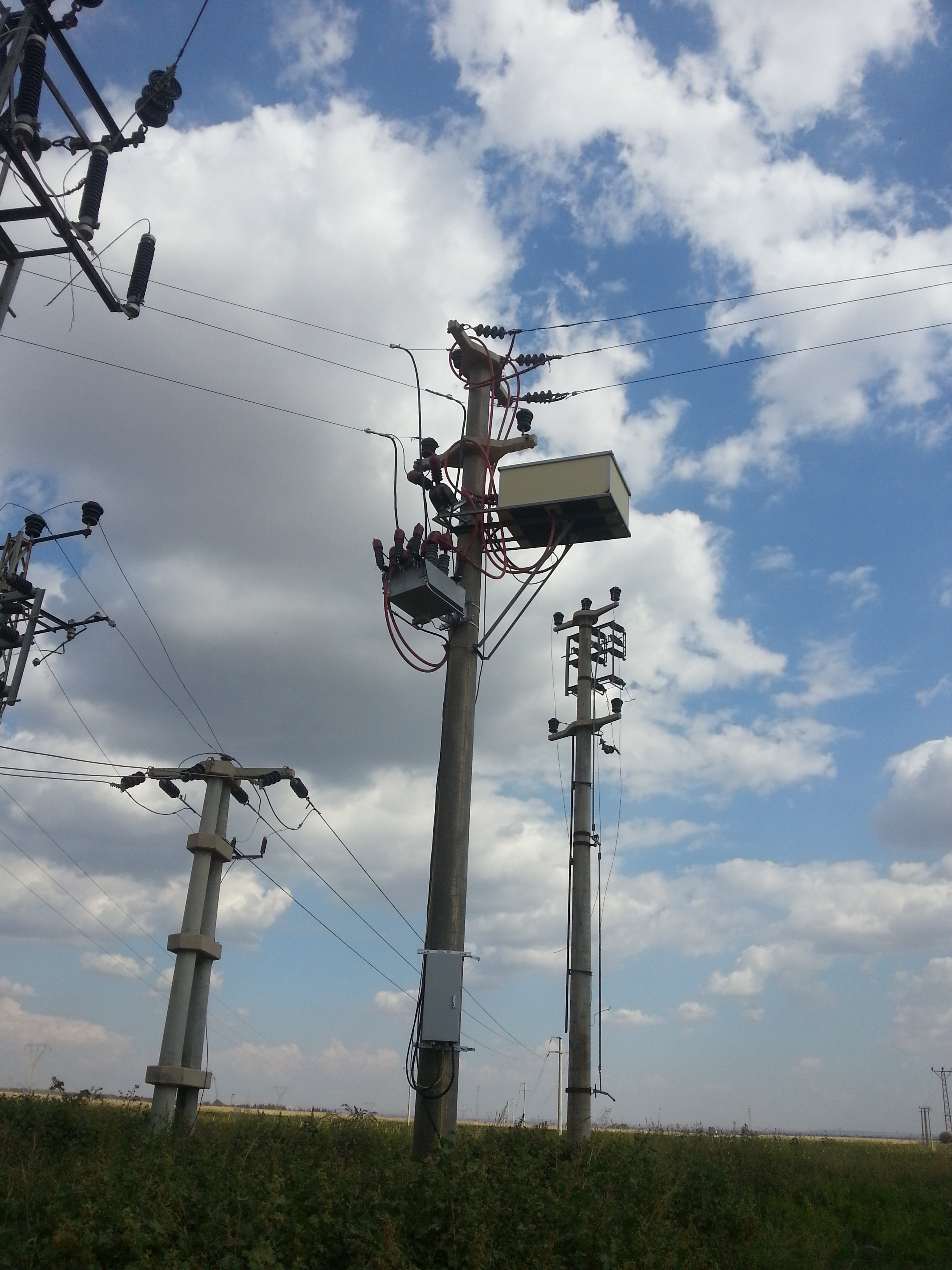

Examinemos la forma en que el sistema del reconectador automático OSM de NOJA Power trata esto. Siendo un equipo de distribución, este es dispuesto en líneas de media tensión, el cual será testigo de las corrientes inrush de alguna forma. El reconectador NOJA Power es un sistema de control con un relé electrónico, que posee TCs en el interruptor, por lo que la configuración de la protección del relé del OSM (el controlador RC10) debe tener una función para hacer frente a esto. En el sistema de NOJA Power RC10, este se llama «Restricción de Corrientes de Inrush».

La restricción de corrientes inrush es una técnica que aprovecha las características de la irrupción para ganar selectividad. Cuando el reconectador OSM experimenta una pérdida de voltaje primario, el controlador RC10 reconoce que los dispositivos aguas abajo se desenergizaran. Dado que la corriente de re-energización debe estar razonablemente equilibrada, el RC10 aplica un multiplicador de «Restricción de Inrush» a la corriente de arranque de la sobre-corriente en el controlador. Tras la re-energización, el multiplicador permitirá una mayor corriente equilibrada a través del reconectador durante un breve período de tiempo. Por lo general, un multiplicador de 5 veces la corriente es aplicado, que se reduce linealmente a un multiplicador de 1x después de 200ms (efectivamente, no queda restricción de irrupción). Esta técnica aprovecha la naturaleza transitoria de la irrupción, el requisito de desenergización previa y la selectividad para permitir solo una corriente equilibrada.

Para proporcionar una mayor selectividad, la capacidad de restricción de corrientes de inrush del controlador NOJA Power RC10 no es aplicable para los elementos de configuración alta de sobre corrientes de fase. Este valor suele ser la corriente máxima absoluta que debería permitir el Reconectador OSM, por lo que, si su nivel de entrada es peligrosamente alto, el dispositivo seguirá interrumpiendo la corriente.

Una capacidad bastante simple en la práctica, pero es muy efectiva para reducir la probabilidad de disparos molestos debido a la irrupción. También es fácilmente comprobable por los técnicos de protección, ya que la mayoría de los equipos de inyección son capaces de simular el escenario de irrupción. Cabe mencionar que existen otras técnicas que se pueden aplicar para abordar la restricción de la irrupción, como la naturaleza asimétrica de la irrupción que causa armónicos. Este enfoque intenta proporcionar una mayor selectividad, pero en la práctica, es mucho más difícil probar y simular para técnicos de protección y ofrece muy pocos beneficios en comparación con el método de restricción de corrientes de inrush.

Con una gran experiencia en la aplicación de Reconectadores de distribución, El Director Ejecutivo del grupo NOJA Power, Neil O’Sullivan comenta: “La restricción de corrientes Inrush y el arranque de carga en frio son características estándar en todos nuestros productos y aplicadas correctamente a menudo eliminarán todos los disparos molestos al energizar cargas.» La restricción de corrientes inrush es un fenómeno frustrante, pero es un concepto lo suficientemente simple como para abordarlo con dispositivos de distribución y protección modernos. Haciendo uso de las tres características principales de la restricción de corrientes de inrush, los principales efectos de la irrupción pueden mitigarse fácilmente. El sistema de reconectador OSM de NOJA Power es ciertamente competente con esta funcionalidad, y con algunos estudios puede resolver sus desafíos de energización en su red. Para obtener más información, comuníquese con NOJA Power https://www.nojapower.es.
Más información: https://www.nojapower.es/press/2019/tratando-con-corrientes-inrush.html

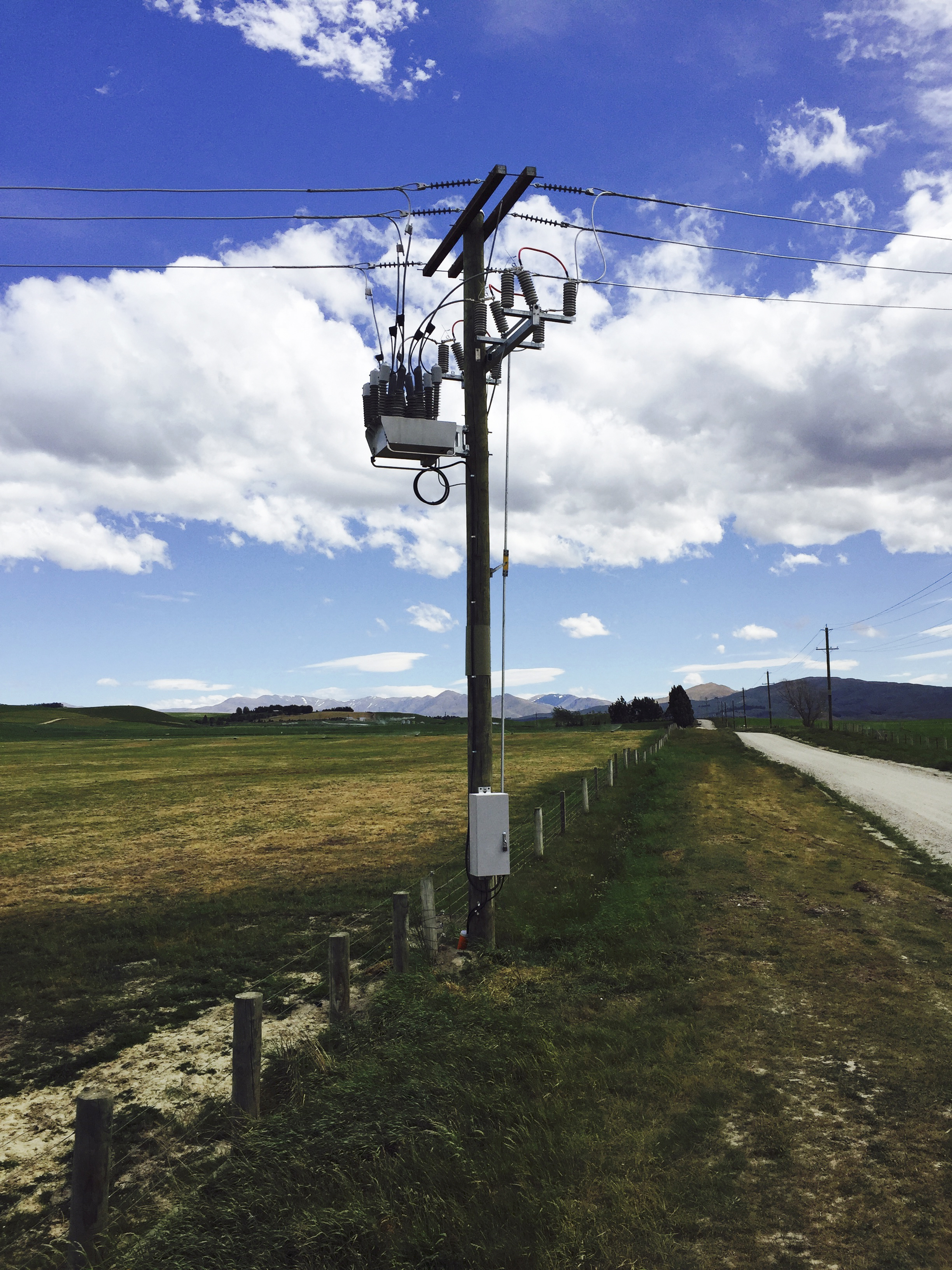

Las redes aéreas de distribución eléctrica son implementadas comúnmente por su simplicidad, facilidad de mantenimiento y costo-beneficio, sin embargo, su diseño también conlleva un mayor riesgo de incendio que su contraparte, las redes subterráneas. El diseño de las redes de distribución aéreas se ha adoptado en todo el mundo y gracias a los estudios y avances tecnológicos recientes, las empresas de servicios eléctricos han permitido mitigar el riesgo de incendios mientras disfrutan de los beneficios de una topología de la red aérea.

Según los resultados de la investigación realizada a raíz de los devastadores incendios forestales ocurridos en el 2009 en el estado de Victoria, Australia, los reconectadores capaces de detectar fallas a tierra sensible del orden de 500 mA, reducirían el riesgo de incendio en un 80%[1].

La implementación de medidas prácticas confiables como estrategia para reducir la vulnerabilidad y/o el daño potencial asociados a conflagraciones en redes aéreas de distribución, es el resultado medible de una política integral de mitigación de incendios forestales, más no de esfuerzos aislados. Las compañías de servicios eléctricos se preparan para estos desafíos mediante el desarrollo de una política estratégica que describe los riesgos clave y las contramedidas que debe implementar el operador. Una política típica cubre temas y conceptos clave como:

Gestión de la política de utilización de reconectadores automáticos
Control de la configuración de dispositivos de campo mediante telecomunicación
Implementación de esquemas de protección para detectar fallas de alta impedancia
Gestión de la automatización de la red durante las variaciones de configuración

En Australia, el perfil de riesgo de incendio anual para las áreas pobladas se eleva durante el período seco de verano en la mitad sur del continente. La vasta área geográfica y la escasa población han convertido a las redes aéreas en la única solución práctica. Esta topología de red también ha exigido el desarrollo de tecnología de mitigación de incendios forestales en los equipos de maniobra de la red para abordar el riesgo de incendio. La forma más común de equipos de protección en la red de distribución es el reconectador automático, paso tecnológico natural en las redes de distribución.

NOJA Power se ha asociado con las compañías de servicios eléctricos australianas para desarrollar tecnología de mitigación de incendios forestales y así, abordar este requisito. Esta tecnología se ha implementado a gran escala desde el evento de 2009, proporcionando una mitigación de riesgos pragmática con beneficios medibles.

A través de este desarrollo tecnológico, el reconectador OSM NOJA Power tiene una resolución y precisión de sensores líderes en su clase, otorgando a este, un nivel mínimo de detección de fallas a tierra de 200 mA. Esta sensibilidad sin precedentes permite a las empresas eléctricas mitigar el riesgo en múltiples escenarios.

«Uno de los mayores desafíos para las empresas de servicios eléctricos a nivel mundial es el riesgo latente, que la red cause incendios», dice el Director Ejecutivo del Grupo NOJA Power, Neil O’Sullivan. » Los cada vez más avanzados sistemas de protección permiten reducir significativamente el riesgo de incendios con soluciones de punta».

Para obtener más detalles sobre la estrategia de mitigación de incendios forestales, puede leer el artículo completo aquí o ponerse en contacto con su distribuidor local de NOJA Power.

NOJA Power está comprometido a desarrollar funcionalidades de protección líderes para contribuir con el suministro de energía seguro y confiable alrededor del mundo.

Marxsen, Dr Tony (3/07/2018). «Vegetation Conduction Ignition Tests» (PDF). https://www.energy.vic.gov.au. Retrieved 3/07/2018

Más información: https://www.nojapower.es/press/2019/mitigando-el-riesgo-de-incendio-en-redes-de-distribucion-aereas.html
